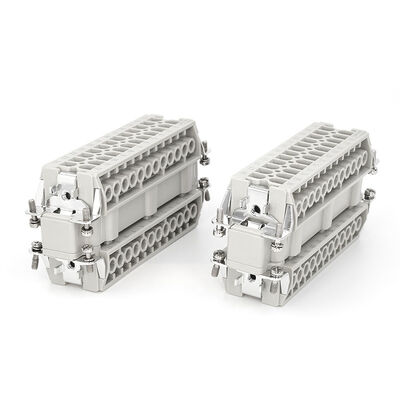

Zaciski śrubowe 48-pozycyjne Standardowe wkładki
  • Nazwa
  • Nazwa
  • Nazwa

Zaciski śrubowe 48-pozycyjne Standardowe wkładki

MOQ: 5szt/30szt/50szt
Cena: $10.67/$10/$9.33
Okres dostawy: 5 ~ 7 dni roboczych
Metoda płatności: T/T
Informacje szczegółowe
Opis produktu
Informacje szczegółowe
Miejsce pochodzenia
Chiny
Nazwa handlowa
ZJHK
Orzecznictwo
UL,COC,CE,UKCA,SGS,EAC,RoHS
Numer modelu
HE-048-M/HE-048-F
Dokument
HE-024-M(25-48) .pdf
Nazwa produktu:
Złącze o dużej wytrzymałości
Typ złącza:
Standardowy złącze
Aktualny:
16A
Stopień ochrony:
IP65
Zgodność ze standardami:
UL, CE, Rohs
LICZBA KONTAKTÓW:
48
Typ połączenia:
Zacisk śrubowy
Kolor obudowy:
Szary
Napięcie znamionowe:
500 V
Podkreślić:

48-pozycyjny zacisk śrubowy

,

wkładki złącza o dużej wytrzymałości

,

standardowe wkładki zacisków śrubowych

Opis produktu
Złącza śrubowe 48-pozycyjne Standardowe wkładki
Ten wytrzymały konektor może jednocześnie podłączyć 48 kabli i jest kompatybilny z obudowami 48B. Konektory serii HE, znajdujące szerokie zastosowanie w kontrolerach temperatury i sprzęcie przemysłowym, posiadają styki ze stopu miedzi o wysokiej przewodności ze specjalną powłoką zapewniającą zwiększoną odporność na utlenianie i korozję.
Screw Terminal 48-Position Connector Overview
Specyfikacje produktu
Parametr Specyfikacja
Metoda połączenia Złącze śrubowe
Liczba styków 24×2
Model HE-024-M(1-24)
HE-024-M(25-48)
Prąd znamionowy 16A
Napięcie znamionowe 500V
Napięcie udarowe znamionowe 6kV
Stopień zanieczyszczenia III
Napięcie znamionowe (UL/CSA) 600V
Rezystancja izolacji ≥10¹⁰Ω
Materiał Poliwęglan
Palność (UL94) V0
Cykle życia ≥500
Materiał styku Stop miedzi
Rezystancja styku ≤1mΩ
Rysunki produktu
HE-024-M(25-48)
HE-024-M(25-48) Technical Drawing
HE-024-F(25-48)
HE-024-F(25-48) Technical Drawing
Przegląd produktu
Wygląd
48-Pin Heavy Duty Connector Appearance
48-pinowy wytrzymały konektor jest złożony z dwóch 24-pinowych wkładek. Styki wykonane są ze stopu miedzi zapewniającego doskonałą przewodność, a główny korpus wykonany jest z poliwęglanu zapewniającego doskonałe właściwości izolacyjne.
Wytyczne dotyczące połączeń śrubowych
Screw Termination Process Illustration
Podczas wykonywania połączeń śrubowych należy zwrócić uwagę na potencjalne problemy, w tym na niespójną siłę dokręcania między ręcznymi a elektrycznymi wkrętarkami, co może uniemożliwić prawidłowe dokręcenie śruby. Wibracje podczas pracy mogą spowodować poluzowanie śruby. Niespójne przykładanie siły i niewłaściwe narzędzia mogą łatwo spowodować poślizgnięcie się łba śruby, znacznie zwiększając trudność instalacji.
Kompatybilne akcesoria
H48B-SE-2B Side Entry Hood
H48B-SE-2B Wejście boczne
H48B-TE-2B Top Entry Hood
H48B-TE-2B Wejście górne
H48B-BK-1L Bulkhead Mounting
H48B-BK-1L Montaż przepustowy
H48B-SF-1L Surface Mounting
H48B-SF-1L Montaż powierzchniowy
Produkcja i zapewnienie jakości
Warehouse Storage Facility
Production Equipment
Quality Control Station
Testing Laboratory
Scenariusze zastosowań
CNC Machine Tool Application
W nowoczesnych środowiskach produkcyjnych obrabiarki CNC wymagają precyzyjnych i wydajnych połączeń elektrycznych dla optymalnej wydajności. Wytrzymałe konektory służą jako krytyczne połączenia w złożonych systemach elektrycznych sprzętu CNC, zapewniając niezawodne przesyłanie mocy, sygnałów i danych, jednocześnie wytrzymując trudne warunki przemysłowe. Konektory te są niezbędnymi elementami do utrzymania ciągłej, stabilnej pracy obrabiarek CNC i innego sprzętu automatyki przemysłowej.
