| MOQ: | 1 |
| Cena £: | negocjowalne |
| Standardowe opakowanie: | Standardowe kartony eksportowe |
| Okres dostawy: | 5 dni |
| Metoda płatności: | L / C, T / T, Western Union, Paypal |
| Wydajność dostaw: | 100 000 sztuk miesięcznie |

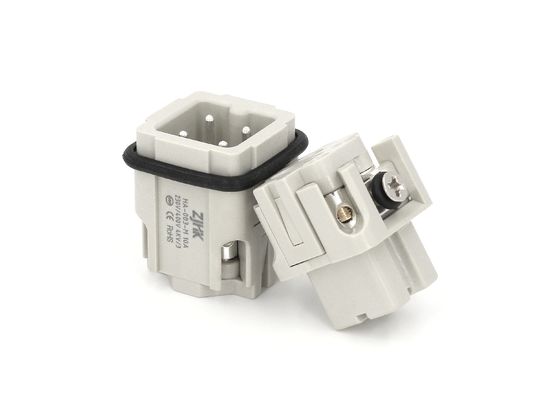

4pin 10A śrubkowy łącznik drutu końcowego ciężkiego użytku HA 5pin łącznik
Wkłady, końcówka śruby, mężczyzna i kobieta, polikarbonat, RAL 7032 (szary kamień), prąd nominalny: 10A
Rozmiar: 3 A,
Kontakty: 3, przekrój przewodnika: 1,0... 2,5 mm2,
Zestaw miedziany, pokryty srebrem
W porównaniu z tradycyjnymi łącznikami przemysłowymi, łącznik ciężkozasobny umożliwia skuteczne połączenie elektryczne i mechaniczne dla różnych zastosowań przemysłowych.połączenia ciężkoodporne zapewniają ochronę IP65 przed trudnymi warunkami i oszczędzają 30~50% kosztów pracy w instalacji i utrzymaniuDlatego jest on szeroko stosowany w maszynach, kontroli elektrycznej, transporcie kolejowym, automatyce, robotyce, energii wiatrowej i dystrybucji energii.
|
Specyfikacje |
DIN EN 60664 |
|
DIN EN 61984 |
|
|
Wkładki |
|
|
Liczba kontaktów |
3,4 (16x2) + PE |
|
HA-003/004 |
|
|
Płeć |
Mężczyzna i Kobieta |
|
Prąd nominalny |
10A |
|
Stopień zanieczyszczenia |
Ⅲ |
|
Albo... |
10A 250V 4KV 3 |
|
HA-010/016/032 |
|
|
Płeć |
Mężczyzna i Kobieta |
|
Prąd nominalny |
16A |
|
Napęd nominalny |
250 V |
|
Narysowane napięcie impulsowe |
4KV |
|
Stopień zanieczyszczenia 2 |
16A 230/400V 4KV 2 |
|
Napęd nominalny Acc.to UL Csa |
600 V |
|
Odporność na izolację |
≥ 1010Ω |
|
Materiał |
Polikarbonat |
|
Temperatura ograniczająca |
-40°C...+125°C |
|
Mechaniczne cykle parzenia |
≥ 500 |
|
Materiał kontaktów |
Zestaw miedzi |
|
Powierzchnia |
Pozostałe, z włókien włókienniczych |
|
Odporność kontaktowa |
≤1mΩ |
|
Terminal śruby |
|
|
Wskaźnik drutu |
10,0-2,5 mm2 |
|
AWG |
18-14 |
|
Przyciąganie momentu obrotowego |
0.25Nm ((HA-003/004) lub |
|
0.5Nm ((HA-010/016/032) |
HA-003/004 230V/400V 10A (końce śruby)
HA-003 230V 10A (ostatki zacisku klatki)
Prąd przenośny jest ograniczony przez maksymalną temperaturę materiałów do wkładów i kontaktów, w tym końcówek.
Techniki pomiaru i badania zgodnie z DIN EN 60512-5
Rysunek projektowy:
Numer zamówienia dla H3A Hood&Housing
|
Hood - wejście boczne |
H3A-SE-2B-M20 |
19200031640 |
|
Hood - wejście boczne |
H3A-SE-2B-PG11 |
09200031640 |
|
Hood - Najwyższy wejście |
H3A-TE-2B-M20 |
19200031440 |
|
Hood - Najwyższy wejście |
H3A-TE-2B-PG11 |
09200031440 |
|
Hood - Najwyższy wejście |
H3A-TE-2B-PG13.5 |
09200031441 |
|
Ośrodek - montaż przegrodki |
H3A-BK-1L |
09200030301 |
|
Obudowa - Przebiór Mocowanie z pokrywą metalową |
H3A-BK-1L-MCV/M |
09200030305 |
|
Obudowa - Przebiór Mocowanie z pokrywą metalową |
H3A-BK-1L-MCV/F |
09200030306 |
|
Obudowa - Ściana montaż z wejściem bocznym |
H3A-BK-1L-SE |
09200030801 |
|
Ośrodki mieszkaniowe - mocowanie powierzchni |
H3A-SF-1L-M20 |
19200031250 |
|
Ośrodki mieszkaniowe - mocowanie powierzchni |
H3A-SF-1L-PG11 |
09200031250 |
|
Ośrodki mieszkaniowe - mocowanie powierzchni |
H3A-SF-1L-PG13.5 |
09200031251 |
|
Ośrodki mieszkaniowe - mocowanie powierzchni |
H3A.BC-SF-1L-M20 |
19200031252 |
|
Ośrodki mieszkaniowe - mocowanie powierzchni |
H3A.BC-SF-1L-PG11 |
09200031252 |
|
Ośrodki mieszkaniowe - mocowanie powierzchni |
H3A.BC-SF-1L-PG13.5 |
09200031253 |
|
Mieszkania - od kabla do kabla |
H3A-CCT-1L-M20 |
19200031750 |
|
Mieszkania - od kabla do kabla |
H3A-CCT-1L-PG11 |
09200031750 |
|
Mieszkania - od kabla do kabla |
H3A-CCT-1L-PG13.5 |
09200031751 |
Częste pytania:
1P: Czy jest pan firmą produkcyjną lub handlową?
Jesteśmy fabryką w Wenzhou, w prowincji Zhejiang, w Chinach.
2.P: Czy możemy mieć nasze logo lub nazwę firmy do drukowania na swoich produktach lub opakowaniach?
OEM jest mile widziany. Twoje logo może być umieszczone na naszych produktach. I możemy zrobić pakiet zgodnie z twoim projektem.
3P: Jaki jest zwykły termin płatności za zamówienia?
A: Akceptujemy warunki T/T z góry, Western Union. Może być zgodnie z wymaganiami kupującego
4- Czas gwarancji.
Wszelkie problemy z jakością zostaną zmienione w następnym zamówieniu.
5- Bezpłatna próbka.
A: dostarczamy małe produkty do sprawdzenia jakości dla Ciebie, tylko płacisz opłaty ekspresowe.
|
|
