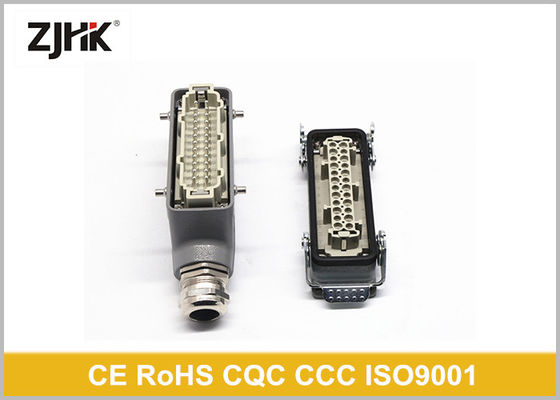

Podobne 24-pinowe złącze Harting Heavy Duty Złącze śrubowe HE-024-M 09330242601 09330242701
Opis
Haoke to profesjonalna fabryka z 7-letnim doświadczeniem w ciężkich złączach.Dostarczamy pełną gamę produktów złączy Heavy Duty.Dzięki temu nasz klient może znacznie łatwiej dobrać potrzebne złącze, co pozwala zaoszczędzić czas i pieniądze, a tym samym poprawić swoją konkurencję na rynku.
1) Zestaw HE-024 HDC jest najczęściej używanym złączem w zastosowaniach przemysłowych.
2) Kompatybilny z Harting Han E Series, a także Weidmuller, ILME, Sibas,.
2) Włóż materiał PC dostarczony z Sabic LEXAN 3412 ECR, aby zagwarantować działanie elektryczne, jak również bezpieczne przenoszenie wysokiego napięcia na małej przestrzeni.
3) Klienci mają swobodę wyboru metody podłączenia przewodów, w tym zacisku śrubowego, zacisku zagniatanego, zacisku peleryny i zacisku szybkiego blokowania.
4) Styki wykonane są z wysokiej jakości mosiądzu H62 o grubości 3μm posrebrzanej lub pozłacanej.
5) Standardowy zestaw montażowy HE-024 zawiera męski zacisk śrubowy HE-024-M, żeński zacisk śrubowy HE-024-F, boczną pokrywę wejściową H24B-SE-4B-PG21, dolną otwartą obudowę H24B-BK-2L, oraz plastikowy dławik kablowy PG21.
Specyfikacja - wkładki i kontakty
| Liczba kontaktów |
24 + PE |
| Parametry elektryczne zgodnie z |
EN61984 |
| Prąd znamionowy 1 |
16A |
| Napięcie znamionowe 5 |
500V |
| Znamionowe napięcie impulsowe |
6KV |
| Stopień zanieczyszczenia |
3 |
| Napięcie znamionowe zgodnie z UL |
600V |
| Rezystancja izolacji |
≥1010Ω |
| Materiał |
Poliwęglan |
| Palność zgodnie z (UL94) |
V0 |
| Temperatura pracy |
-40 ℃ ± 125 ℃ |
| Cykle zatykania |
≥500 |
| Łączność |
|
| Materiał |
Stop miedzi |
| Powierzchnia |
Posrebrzane / pozłacane |
| Odporność na kontakt |
≤1mΩ |
| Zacisk śrubowy |
|
| Grubość drutu |
0,14-2,5 mm2 |
| AWG |
26-14 |
| Długość zdzierania |
7,0 mm |
| Moment dokręcania |
0,5 Nm |
Doświadczenie: Mamy doświadczenie w zakresie złączy o dużej wytrzymałości przez 7 lat i opracowaliśmy setki modeli wkładek i obudów, takich jak HA, HE, HEE, HD, HDD, HM, HK, HSB, HQ i H3A, H10A, H16A, H32A, H6B, H10B, H16B, H24B, H32B, H48B.
Ścisły test i kontrola jakości:100% kontrola jakości sprawdzona przed sprzedażą.Potwierdzamy zgodność z systemem ISO2008: 9001 i posiadamy różne maszyny testowe, w tym urządzenie do pomiaru temperatury, tester rezystancji napięcia / izolacji, maszynę do badania gęstości posrebrzania, maszynę zmniejszającą palność, maszynę do badania mgły solnej i maszynę do testowania zatykania (siły pchania i ciągnięcia).
Obiekt: Posiadamy ponad 10000 mm2powierzchni warsztatowej i montażowej i osiągają miesięczną produkcję 100 000 sztuk.Wszystkie części zamienne są przetwarzane w naszym warsztacie od wtrysku, odlewania ciśnieniowego, wiercenia, wykrawania, obróbki powierzchni, aż po montaż i pakowanie.
NASZA KORZYŚĆ:
OEM: Posiadamy własne centrum form, które umożliwia nam co roku opracowywanie nowych modeli.Projekt klienta i logo są dostarczane.
Cena konkurencyjna: z pomocą zaawansowanych maszyn i linii montażowych możemy znacznie obniżyć nasze koszty i zaoferować naszym klientom konkurencyjną cenę oraz pomóc im wejść na rynek.
Szybka dostawa: Duża liczba zapasów pozwala nam zapewnić szybką dostawę w ciągu 3 dni w przypadku małej ilości, 7 ~ 15 dni w przypadku zamówienia zbiorczego.Indywidualne zamówienie zajmie 15 ~ 25 dni.
Szybka odpowiedź: na wszystkie pytania odpowiadamy w ciągu 24 godzin.Grupa doświadczonych inżynierów jest gotowa odpowiedzieć na wszystkie Twoje pytania.
Darmowe próbki:małe próbki są oferowane bezpłatnie do kontroli jakości.
